Home > Products > CATV/MATV/Satellite Splitter (Indoor) > "B"Type 5-1000/2500 MHz Tap

Loading...

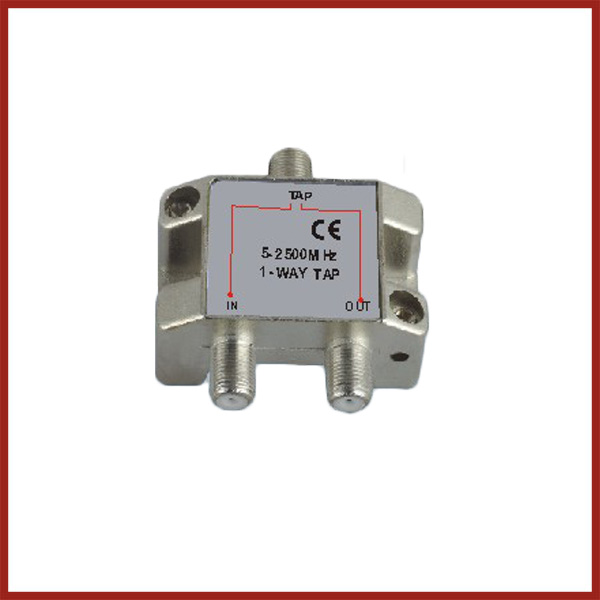

B301
Order

  • Details



Specification


Tap

Value (dB)

 Tap-Loss In-tap Insertion Loss In-Out (Max.dB) Return Loss In/Out/tap(Min.dB) Isolation Out-tap/tap-tap(Min.dB)

5-2150

(MHz)

2150-2450

(MHz)

5-47

(MHz)

47-1000

(MHz)

1000-250

(MHz)

 5-47(MHz) 47-1000(MHz) 1000-2500(MHz) 5-47(MHz) 47-1000(MHz) 1000-2500(MHz)
1-way Tap 10dB 10±2.5 10±2.5 6.0  6.0  7.0  13/15/15 10/10/10 10/10/10 20 20 20
12dB 12±2.5 12.5±2.5 5.5  5.5  6.5  13/15/15 13/13/15 13/13/15 25 18 18
15dB 15±2.5 15±3 3.5  3.5  4.0  10/10/12 13/15/15 13/15/15 25 20 20
16dB 16±2.5 16±3 4.0  4.0  4.5  10/1215 13/13/15 13/13/15 25 20 20
18dB 18±2.5 18±2.5 2.5  2.5  6.5  10/10/10 10/10/10 10/10/10 20 18 18
20dB 20±2.5 20±2.5 4.0  4.0  4.5  10/10/20 12/12/20 13/12/20 30 25 25
25dB 25±2.5 25±2.5 4.0  4.0  4.5  10/12/15 12/15/15 12/15/15 35 30 30
30dB 30±2.5 30±2.5 4.0  4.0  5.0  10/12/20 13/13/18 13/13/18 40 30 30
